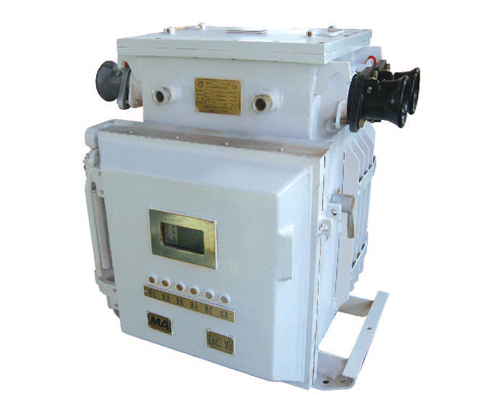

礦用變壓器的特點及結構特征是什么？

礦用變壓器體重量輕，便于地下運輸，散熱性能好。質量穩定，運行可靠，操作方便。大規模生產，交貨時間短。

礦用變壓器產品特點:

1、產品經國家指定部門檢驗合格，取得防爆合格證、安全標準證、生產許可證，安全可靠。

2、線圈層間、燈圈間絕緣選用美國杜邦NOMEX絕緣材料，其絕緣等級為h級或c級，電氣性能優異，穩定性好，阻燃，無毒。

3、高低壓卷繞完成后，用VPI真空壓力浸泡2次，浸泡在h級無溶劑涂料中，高溫固化。將線圈做成一個整體，提高其機械強度和電氣性能。

4、鐵芯采用優質高導磁鐵冷軋硅鋼片，鐵芯為橢圓截面，全斜接縫，上下鐵軛用拉板、拉帶等垂直緊固，防止運輸過程中產生鐵芯移位，結構先進，緊湊，可靠。

5、防爆外殼采用波紋箱結構，散熱性能好，機械強度高，結構緊湊。

6、該產品具有節能，過載能力強，局部放電少，可靠性高，工作壽命長，防潮，防霉，阻燃，無污染，體積小，重量輕等特點，且殼體頂部不積水，不易積灰，適用于礦山生產。

礦用變壓器結構特征

1、礦用變壓器結構牢固，外形低。變壓器上部沒有儲油柜，油箱內的油面上有適當的空間，以防止油箱蓋上的通風孔堵塞時壓力過大。

2、油箱的機械強度可以承受0.1兆帕的壓力，不會永久變形。

3、礦山變壓器的高低壓進出線均采用電纜接線盒，盒內注入絕緣膠。

4、礦山變壓器有50,100,180,320千伏安等幾種容量。無勵磁調壓是變壓器原邊的一種，調壓范圍±5%；副邊線圈引6個接線頭，可作Y/△接，可得690/400伏或1200/690伏。

5、礦用變壓器用于礦井中有爆炸危險的場所。本變壓器多作干式，主要結構特點是箱體各接合面均按防爆要求制造，能承受0.8兆帕的內壓。
