礦用變壓器的分類
發布日期：2022-04-07 00:00 來源：http://fuliping110.cn 點擊：
變壓器專礦用電源的變壓器。
分為礦用一般變壓器和礦用隔爆變壓器。

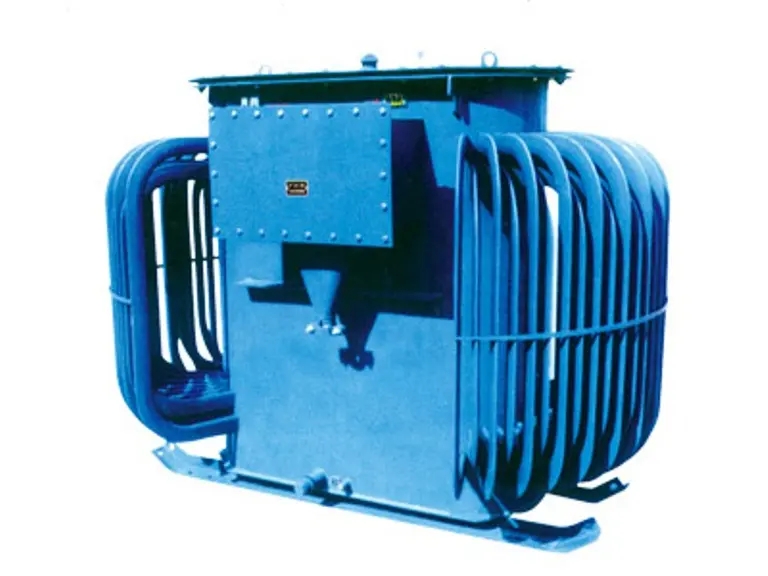

一般礦用變壓器:
用于礦井內無爆炸危險的煤塵和沼氣場所，用于電力拖動和照明,
這種變壓器是油浸式的。
其內部結構和工作原理與普通油浸式電力變壓器相同,
主要區別在于外殼和進出口裝置。
一般來說，礦用變壓器結構牢固，外觀低。
變壓器上部無儲油柜，油箱內油表面有適當?shù)目臻g，防止油箱蓋通風孔堵塞時壓力過大。
油箱的機械強度可承受0.1兆帕的壓力，無永久性變形。
礦用變壓器的高壓。
低壓進出線采用電纜接線盒，箱內填充絕緣膠。
一般礦用變壓器容量為50.100.180.320kV。
變壓器原側設有無勵磁調壓，調壓范圍為±5%；副邊線圈引出6個端子，可連接Y/△，可獲得690/400伏或1200/690伏。
礦用隔爆變壓器:
用于礦井內有爆炸危險的地方,
變壓器多為干式，主要結構特點是箱殼的所有接合面均按隔爆要求制作，能承受0.8兆帕的內部壓力。
礦用干式變壓器的容量一般為4kv安和2.5kv安，專為電鉆、照明、信號等設備供電。
進出線是由電纜通過出線套引起的。
原側電壓為380伏.660伏；副側電壓一般為133伏,
Satons隔爆變壓器容量超過100kV，通常與隔爆開關箱組合成一套完整的隔爆移動變電站。
其輸出電壓為400kV、690kV和1200kV，以滿足礦山用電設備的需要。
為了適應隧道運輸，變壓器的結構高度應較低。
這樣，鐵柱的直徑可以更大，一般采用冷軋硅鋼板。
100kV及以上通常為H級絕緣。
